索倫森直流電源維修SGA160X63D-0AAA無輸出故障維修
一、 故障設備與現象描述

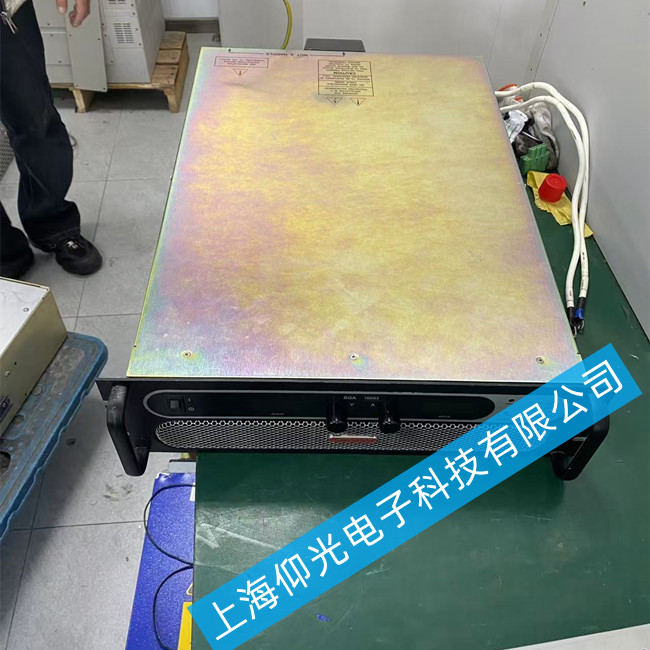

設備型號：Sorensen SGA160X63D-0AAA
設備參數：額定輸出 63V / 16A，最大功率1008W。
故障現象：
前端：接通交流輸入電源后，設備前面板電源指示燈（POWER）可以正常點亮。
操作：按下“輸出使能（Output On/Off）”按鈕，對應的輸出指示燈不亮或瞬間熄滅。
后端：無論通過前面板設置何種電壓電流值，輸出端子始終測量不到任何直流電壓（0V）。
其他：設備無冒煙、異響，但有時能聽到內部繼電器在啟動時發出輕微的“咔嗒”聲，隨后恢復靜默。
二、 初步分析與檢修思路
根據“前端指示燈亮但無輸出”的現象，可以初步判斷故障范圍主要集中在主電源的次級回路及控制保護電路。指示燈能亮，說明交流輸入濾波、整流橋和PFC（功率因數校正）電路之前的初級部分基本工作正常，問題可能出在：
次級主功率回路：同步整流管、輸出濾波電感/電容等。
PWM控制與驅動電路：負責驅動功率開關管的PWM芯片及其外圍電路。
輸出使能與控制電路：前面板信號到主板的控制鏈路。
保護電路：過壓（OVP）、過流（OCP）、過溫（OTP）等保護電路誤動作，鎖死了電源輸出。
三、 詳細檢修步驟
第一步：安全準備與靜態檢查
斷電放電：確保設備完全斷電，并使用放電器對高壓母線電容進行充分放電，確保維修安全。
開箱目檢：打開機箱，仔細觀察內部元器件。重點檢查有無明顯的燒毀痕跡、電容鼓包、炸裂的功率管、虛焊或PCB板燒焦的痕跡。經檢查，本機未見明顯異常。
關鍵點阻值測量：使用萬用表電阻檔，在斷電情況下測量關鍵點對地阻值，快速判斷短路點。
交流輸入端：測量無短路。
直流高壓母線（~400V DC）：測量無短路，說明PFC開關管、主變換開關管正常。
直流輸出端：測量輸出端子正負極間阻值，未發現短路。這初步排除了次級同步整流管直接擊穿或輸出嚴重短路的情況。
第二步：動態上電檢測（注意高壓危險！）
在確保安全的前提下，接通交流電，進行關鍵點電壓測量。
索倫森直流電源維修故障：炸機，模塊炸，帶不動負載，主軸準備未緒，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示。
