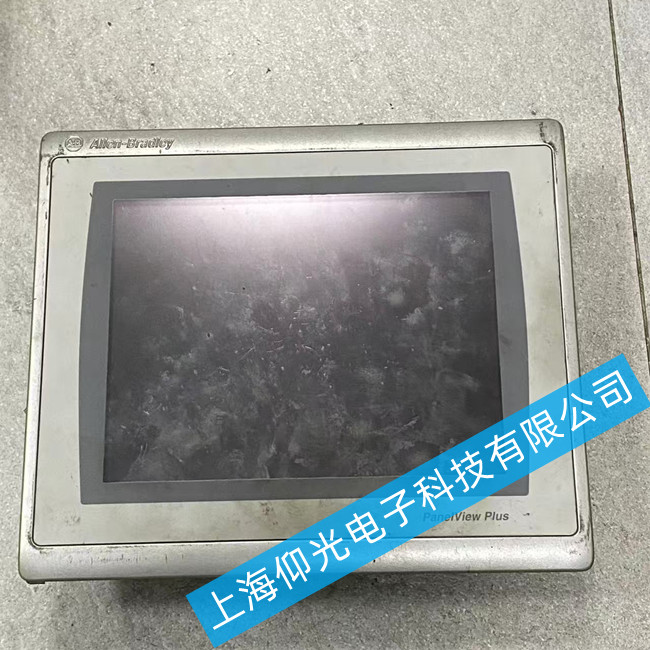

AB觸摸屏維修2711P-T10C22D9P白屏故障維修方法
一、故障現象描述
設備上電后，電源指示燈（PWR）可能正常點亮（有時也會閃爍），但觸摸屏屏幕完全呈現白色，不顯示AB的啟動Logo、操作系統進度條或任何應用程序界面。觸摸功能通常失效。這是一種典型的硬件相關故障。
二、故障根本原因分析
白屏故障通常意味著液晶屏（LCD）本身得到了背光供電（所以會亮），但未接收到來自主控板的視頻信號。其根本原因可能出在以下幾個核心部件上：
逆變器或LED背光驅動板（高壓板）故障（可能性較低）：對于老款CCFL背光屏幕，逆變器故障會導致背光不亮，屏幕為“黑屏”而非“白屏”。2711P-T10C22D9P大概率采用LED背光，其驅動電路集成在主板上或是一個小模塊。如果只是背光驅動部分工作正常（所以屏幕亮），但信號處理部分異常，也會導致白屏。
液晶屏（LCD）本身?yè)p壞：屏幕內部的驅動芯片或排線損壞，導致無法處理視頻信號。這是可能性之一，但概率低于主板問題。
屏幕信號排線問題（最大可能）：連接主板和液晶屏之間的柔性電路板（LVDS排線）是故障高發區。原因包括：
接觸不良：因振動、熱脹冷縮導致排線插座氧化或松動。
物理?yè)p傷：排線被折疊、壓傷甚至斷裂。
主板故障（核心可能）：主板是設備的“大腦”，負責輸出視頻信號。
電源電路異常：為主處理器或圖形處理單元供電的DC-DC電路故障，導致核心芯片未正常工作。
主板BGA芯片虛焊：特別是主處理器或顯卡芯片，因設備長期高溫工作、啟停熱應力，導致焊點與PCB板分離。
主板上的視頻信號通路元件（如保險、電感、信號耦合電容）損壞。
AB觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
