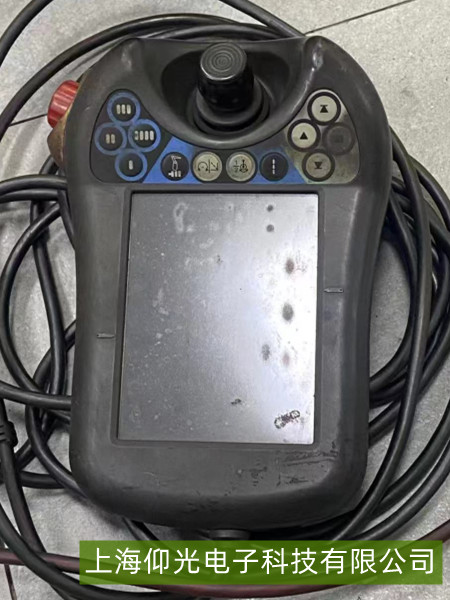

ABB機器人示教器DSQC679按鍵與觸摸桿故障維修
一、按鍵故障核心成因與維修方案
按鍵卡滯或無響應
成因：頻繁使用導致按鍵機制磨損，或內部電路因氧化、塵土積累出現接觸不良。
維修方案：
清潔與觸點修復：拆解示教器外殼，使用酒精棉片清潔按鍵觸點，去除氧化層。
按鍵模塊更換：若觸點嚴重磨損，需更換原廠按鍵面板，確保與主板兼容性。
電路檢測：用萬用表測量按鍵信號線阻抗，確認無斷路或短路。
按鍵誤觸發或邏輯錯誤
成因：程序代碼錯誤或系統固件沖突導致按鍵功能異常。
維修方案：
固件回滾：通過Fluke SmartView軟件重新燒錄官方固件，避免第三方修改版。
程序調試：檢查機器人控制系統錯誤提示，修正程序邏輯錯誤。
二、觸摸桿（操縱桿）故障核心成因與維修方案
操縱桿偏移或響應遲鈍
成因：內部機械結構卡阻，或校準參數丟失導致控制精度下降。
維修方案：
校準重置：按住示教器快捷鍵和停止鍵啟動校準畫面，按系統指引完成操縱桿歸零校準。
機械部件更換：若校準后仍偏移，需更換操縱桿模塊，并在恒溫無塵室操作以防止靜電損傷。
供電測試：用示波器檢測操縱桿供電波形，波動超過5%需更換LDO穩壓器。
操縱桿完全失靈
成因：主板與操縱桿連接線斷裂，或FPGA芯片虛焊導致信號中斷。
維修方案：
排線檢測：檢查FPC排線阻抗，正常值應<1Ω，若斷裂需用顯微鏡定位斷點并重新壓接。
芯片焊接修復：對虛焊的BGA芯片采用紅外再流焊工藝，嚴格遵循芯片數據手冊溫度曲線。
三、系統性排查與預防措施
環境預檢：確保示教器工作溫度在-10℃~50℃范圍內，避免陽光直射或強電磁干擾。
硬件診斷：定期檢查按鍵與觸摸桿連接線，防止因運輸震動導致接觸不良。
軟件維護：執行“恢復出廠設置”清除異常配置，避免非官方升級包引發兼容性問題。
防護強化：維修后加強設備防塵、防潮處理，延長示教器使用壽命。
